Призначення ,будова частин і механізмів автомата Калашникова АК-74

УРОК №

Тема: «Призначення ,будова частин і механізмів автомата Калашникова АК-74»
Мета навчальна:  Надати знання,щодо призначення   та    будови основних частин  і  механізмів автомата,здобуття юнаками практичних навичків у поводженні з стрілецькою зброєю.

Мета розвиваюча: Розвивати у учнів сміливість, мужність, емоційну                   стійкість, кмітливість, готовність до взаємовиручки,

впевненість в своїх силах.

Мета виховна:  Виховувати в учнів любов до своєї Батьківщини.,  особисту відповідальність за захист Вітчизни, повагу до ЗС України,  патріотизм,  відповідальне ставлення до поставленого завдання , любов до зброї.

   Методи:  Обговорення, демонстрація слайдів,

індивідуальне опитування, , показ , практична робота.

 Час:  45 хвилин

Місце:  Учбовий  клас.

Обладнання:   Проектор,екран,Автомат АК-74 учбовий-1,Магазини-3шт.,указка.

Література: Підручник „Захист Вітчизни", Настанова з експлуатації автомата Калашникова ( 5,45 мм  АК-74),Збірник нормативів з вогневої підготовки.,Методичний посібник .

Тип уроку:  комбінований

Міжпредметні зв’язки: фізика,математика, креслення, історія.

Учні мають знати:

- матеріальну частину стрілецької зброї, що вивчається, її бойові можливості, порядок підготовки зброї до вирішення вогневих завдань, основи та правила стрільби;

   Учні повинні вміти:

-         Проводити неповне розбирання й збирання автомата.

-         Споряджати магазин набоями..

Учні повинні засвоїти терміни і поняття:

Калібр ,мушка,газова камера,затвор,шомпол, приладдя,початкова швидкість,багнет-ніж,ствол,затворна рама,газовий поршень,ствольна коробка.

                Структура уроку:

1. Організаційний момент - 2 хв.

2.Актуалізація опорних знань і умінь учнів - 5 хв.

3.Вивчення нового матеріалу – 30 хв.

4.Закріплення нових знань і умінь учнів - 5хв.

5.Підсумок уроку – 2хв.

6.Домашнє завдання – 1хв.

I.  Організаційний момент– 2 хв.
1. Перевірка учнів за списком та  зовнішнього стану учнів, віддача рапорту викладачу, привітання.
  2.  Оголошення теми , мети та порядку проведення уроку.

II.  Актуалізація опорних знань і умінь учнів – 5 хв.

  Перевірка вивчення і виконання домашнього завдання:

                 -  ТТХ автомата

                 - Основні частини автомата.

                - Яку стрілецьку зброю ви знаєте?

                -   Що таке калібр зброї?

                - як ви думаєте на чому основана автоматична дія автомата?

III.  Вивчення нового матеріалу - 30 хв.

Призначення і будова основних частик і механізмів автомата

Ствол  служить для спрямування польоту кулі. Всередині ствол має канал з чотирма нарізами, які йдуть зліва вгору направо. Нарізи необхідні для надання кулі обертового руху. Проміжки між нарізами називають­ся полями. Відстань між двома протилежними полями (по діаметру) називається калібром каналу ствола; в автома­тів він дорівнює 7,62 мм і 5,45 мм. У казенній частині канал гладенький і зроблений за формою гільзи; ця час­тина каналу містить патрон і називається патронником.

Ствол: а - загальний вигляд; б- казенна частина в розрізі; в - переріз ствола; 1 - колодка прицілу; 2 - з'єднувальна муфта; 3 - газова ка­мора; 4 - газовідвідний отвір; 5 - основа мушки; 6 - різьба; 7 - патронник; 8 - виїмка для шпильки ствола; 9 - кульовий вхід; 10 - нарізна частина; 11 - поле; 12 - нарізи

Ствольна коробка з'єднує частини і механізми автомата, забезпечує закривання каналу ствола затвором і запирання затвора. У ствольній коробці розташований удар­но-спусковий механізм. Коробка закривається кришкою

.

1— поперечний паз;

2 - повздовжній паз;

3 - відгини;

4 — напрямний виступ;

5 - перемичка;

6 - відбивний виступ;

7 - вирізи; 8 - засувка магазина

Прицільний пристрій  необхідний для наве­дення автомата при стрільбі по цілях на різні відстані. Мушка загвинчена в полозок, який кріпиться в основі мушки.

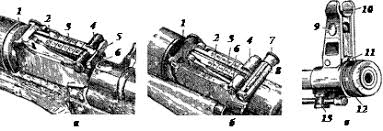

Прицільний пристрій: а - приціл; б— основа мушки; 1 - колодка прицілу; 1 - пластинчаста пружина; 8— при­цільна планка; 4 - хомутик; 5— полозок із мушкою; 6 - запобіжник мушки

Кришка ствольної коробки потрібна для за­побігання забрудненню частин і механізмів, розміщених у ствольній коробці. З правого боку вона має ступінчас­тий виріз для проходження відстріляних гільз назовні і для руху рукоятки затворної рами, а позаду — отвір для виступу напрямного стержня поворотного механізму. Кришка утримується на ствольній коробці за допомогою напівкруглого вирізу на колодці прицілу, поперечного паза ствольної коробки і виступу напрямного стержня поворотного механізму.

Приклад і пістолетна рукоятка забезпечують зруч­ність дії автомата при стрільбі. Приклад має антабку для ременя, гніздо для пенала з приладдям і затильник із кришкою над гніздом. У гнізді приклада закріплено пру­жину для виштовхування пенала.

Кришка ствольної коробки:

1 - отвір; 2 - ребра жорсткості; 3 - ступінчасті вирізи

Затвор служить для досилання патрона у патрон­ник, закривання каналу ствола, розбивання капсуля і викидання з патронника гільзи патрона.
Затворна рама з газовим поршнем  служить для приведення в дію затвора та ударно-спускового ме­ханізму.

 Затворна рама з газовим поршнем:

1 - канал для затвора; 2 - запобіжний виступ;

3 - виступ для

опускання важеля автоспуску; 4 - паз для відгину ствольної

коробки; 5 - рукоятка; 6 - паз для відбивного виступу:

Поворотний механізм необхідний для того, щоб повернути затворну раму із затвором в попереднє поло­ження Газова трубка із ствольною накладкою при­значена для спрямування газового поршня і для захисту рук від опіків при стрільбі.

Газова трубка із ствольною накладкою:

1 - газова трубка; 2 - напрямні ребра для газового поршня;

З - передня з'єднувальна муфта; 4 - ствольна накладка;

5 - задня з'єднувальна муфта; 6 - виступ

Ударно-спусковий механізм призначений для спуску курка з бойового зводу або із зводу автоспуску, нанесен­ня удару по ударнику, забезпечення ведення автоматич­ного чи одиничного вогню, припинення стрільби, для запобігання пострілів при незапертому затворі і для постановки автомата на запобіжник.

Цівка служить для зручності дії з автома­том і захисту рук від опіків.

Цівка:

1 - упор для пальців; 2 - металева прокладка;

З - виріз; 4 - виступ

Магазин призначений для розміщення патронів і подачі їх у ствольну коробку.

Багнет-ніж прикріплюється до автомата перед атакою і призначений для ураження противника в ру­копашному бою, а також використовується як ніж, пилка (для розпилювання металу) і ножиці (для різання дроту).

Багнет-ніж: 1 - лезо; 2 - різальне ребро; 3 - отвір; 4 - пилка; 5 - зачіп; 6 - ремінь; 7 - кнопка; 8 - запобіжний виступ; 9 - повздовж­ній паз; 10 - гвинт наконечника; 11 - рукоятка; 12 - кільце

Піхви складаються з підвіски з карабінчиками, пластмасового корпусу, упору, виступу-осі.

Піхви:

1 - підвіска з карабінчиками; 2 - пластмасовий корпус;

З - упор; 4 - виступ-вісь

IV. Закріплення нових знань і умінь учнів – 5 хв.

1.  Що таке   калібр АК-74?

2.  Яка початкова швидкість польоту кулі?

3.Для чого призначений ствол ?

4.  Призначення затвора ?

V.  Підсумок уроку – 2 хв.

Нагадую тему та мету уроку, відмічаю кращих та гірших,  оголошую оцінки,вказую на недоліки.

VI.  Домашнє завдання – 1 хв.

Підручник «Захист Вітчизни» ст. 110-116
